信号隔离器
智能信号隔离器通过电磁隔离切断现场设备与控制系统间地环路干扰，可对 4-20mA、电压、热电阻、热电偶等工业标准信号隔离转换、分配变送；内置智能校准电路，线性度好、温漂小，一进一出 / 一进多出多规格可选，安装便捷，有效保护 PLC、仪表等后端采集设备，广泛用于化工、电力、冶金自动化控制系统。
一、主要功能与特点
1、集成智能温度变送器、隔离器、配电器一体
2、“输入-输出1-输出2-电源”四者隔离
3、软件非线性修正，输入输出高线性度转换
4、软件自稳零，消除温漂和时漂引起的误差
5、用户可通过PC8800设定信号范围和信号类型
6、可高密度安装
二、机器规格
| 结构 | 小型卡装结构 |
| 连接方式 | 5mm接线端子 |
| 端子螺丝材质 | 铁表面镀镍（螺丝容许扭矩小于0.8N▪m） |
| 机壳材质 | 耐燃性树脂 |
| 隔离 | 通道绝缘（输入-输出-电源间） |
| 电源显示灯 | 绿色LED，电源供电时点亮 |
| 输入报警灯 | 红色LED，输入断线或异常闪烁 |
三、输入参数
电阻输入激励：约250μa
电流输入电阻：内置输入电阻器250Ω
电压输入电阻：≥400kΩ
四、输出参数
| 输出电流时 | 输出电压时 | 现场供电时 |
| 输出范围：4~20mA | 输出范围：1~5V | 配电电压：22V~26V |
| 负载电阻：≤250Ω | 负载电阻：≥250kΩ | 配电电流：短路保护单路30mA，双路60mA |
| 输出范围：0~10mA | 输出范围：0~10V | |
| 负载电阻：≤500Ω | 负载电阻：≥500kΩ |
五、环境参数
| 供电电源 | 1~4W 85~265V.AC或22~28V.DC |
| 使用温度范围 | 0~60℃ |
| 使用湿度范围 | 0~90%RH（无冷凝） |
| 安装 | DIN35mm导轨安装 |
| 外形尺寸 | 23*85*103（宽*高*深） |
| 重量 | 约200g |
六、性能指标（相对于满量程）
| 标准精度 | ±0.1%/0.2% 25℃ |
| 冷补精度 | ±2℃ K E |
| 温度系数 | ±0.015%/℃ |
| 响应时间 | ≤0.5s（0→90%） |
| 电源电压变动的影响 | ≤0.1%/允许电压范围 |
| 绝缘电阻 | 输入-输出-电源之间
100MΩ以上/DC500V |
| 隔离强度 | 输入-输出-电源-接地之间
DC1000V▪1分钟 AC1000V▪1分钟 |
| 负载电阻变化的影响 | ±0.1%/250Ω |
| 上电稳定时间 | ≤3s |
将现场的电压、电流、热电阻、热电偶或变送器等信号，经过隔离处理，转换为电流信号，输出给系统。该产品是智能型产品，可以通过计算机和编程电缆设置传感器分度号和温度范围。该产品需要独立供电。一、主要技术参数供电电压
一、性能简介给现场的变送器提供隔离的工作电源，同时检测回路中的电流/电压信号，经过变换，输出隔离的电流/电压信号，实现了输入、输出、电源之间的三端隔离。本产品为智能化设计，内部采用了数字化调校，无电位器、自动零点校准
将现场的电压、电流、热电阻、热电偶或变送器等信号，经过隔离处理，转换为电流信号，输出给系统。该产品是智能型产品，可以通过计算机和编程电缆设置传感器分度号和温度范围。该产品需要独立供电。一、主要技术参数供电电压
电流电压隔离器采用光电 / 磁隔离技术，隔离 4-20mA、0-10V 模拟信号，消除地环路干扰，防止信号波动。支持信号转换分配，导轨安装，保护 PLC 与现场仪表，多用于化工、电力、水处理自控系统。
智能信号隔离器通过电磁隔离切断现场设备与控制系统间地环路干扰，可对4-20mA、电压、热电阻、热电偶等工业标准信号隔离转换、分配变送；内置智能校准电路，线性度好、温漂小，一进一出/一进多出多规格可选，安装便捷，有效保护PLC
将现场的电压、电流、热电阻、热电偶或变送器等信号，经过隔离处理，转换为电流信号，输出给系统。该产品是智能型产品，可以通过计算机和编程电缆设置传感器分度号和温度范围。该产品需要独立供电。一、主要技术参数供电电压

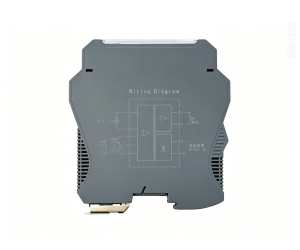

四进四出信号隔离器，一进一出信号隔离器，一进二出信号隔离器，一进三出信号隔离器，一进四出信号隔离器是一种将非标转换为可传送的标准化输出信号的仪表，而且其输出信号与信号转换器之间有一给定的连续函数关系（通常为线性函数）。主要用于工业过
